Carte tecniche regionali

Regione Liguria, per migliorare la conoscenza del territorio e favorire la pianificazione e la gestione territoriale, urbanistica e ambientale, provvede continuamente ad occuparsi della Cartografia di Riferimento (carte tecniche di base), come previsto dalla LR n.42 del 17 agosto 1988 (abrogativa delle LR n. 40/74 e n. 29/789), curandone periodico aggiornamento e diffusione, nel rispetto delle competenze degli organi Cartografici dello Stato (L. 68/60 e norme DPR 367/2000).

Recentemente si è dato inizio al processo di aggiornamento della Carta Tecnica Regionale CTR in scala 1:5000 con priorità rivolta ai lotti che insistono sull'area del centro-levante ligure e che risultano essere quelli maggiormente datati. Nello specifico si tratta dell'intero lotto La Spezia (003 - anno 2007), di una parte del Sestri Levante/Alto Vara (006 - anno 2008) e di una parte dell'Alta Val di Vara (007 - anno 2008). Il lotto risultante (La Spezia - 012 - anno 2016) copre, pertanto, l'intero territorio della provincia di La Spezia, ed è stato realizzato sulla base della ripresa aerea effettuata nell'agosto 2015. A luglio 2017 è stata completata anche la ripresa aerea del territorio del lotto Genova-Levante così composto: rimanenti parti del Sestri Levante/Alto Vara (006 - anno 2008) e dell'Alta Val di Vara (007 - anno 2008), parte dello Scrivia/Trebbia (008 - anno 2009), intero lotto dell'Aveto (009 - anno 2010) e parte del Genova/Portofino (002 - anno 2006).

Attualmente è in fase di realizzazione e collaudo l'aggiornamento del DBtopografico del lotto Genova Levante (013 - anno 2019) ed è in fase di avviamento l'iter per l'aggiornamento del lotto Savona/Genova Ponente.

Nel corso degli anni, comunque, Regione Liguria ha curato la produzione e la gestione delle seguenti basi cartografiche di riferimento:

- Carta Tecnica Regionale è disponibile alle seguenti scale:

  • 1:5000
  • 1:10000

- Carta Regionale è disponibile alle seguenti scale:

  • 1:25000
  • 1:50000

- Carta Tecnica Regionale CTR 1:5000 da DataBase Topografico 3D e da DBTopografico NC5 (National Core - Direttiva INSPIRE)

- Carta Regionale CR 1:25000 da DBTopografico NC25 (National Core - Direttiva INSPIRE)

La copertura cartografica dell’intero territorio regionale è costituita da:

  • n. 712 elementi di CTR 1:5000
  • n. 203 sezioni di CTR 1:10000
  • n. 62 tavolette di CR 1:25000
  • n. 21 tavole di CR 1:50000.

La prima stesura della CTR è stata realizzata, tra il 1977 e il 1982, con metodo aerofotogrammetrico al tratto; negli anni 1990 si è passati alla versione numerica vettoriale tridimensionale, secondo le indicazioni contenute nelle specifiche per l'organizzazione logica degli elementi numerici della CTR a scala 1:5000 e le regole stabilite dalle specifiche per la formazione di Data Base Topografico 3D in scala 1:5000, ad esclusione dei lotti Aveto, Bormida/Sassello/Stura e Albenganese/Melogno/Bormida la cui realizzazione è avvenuta già direttamente in versione DB Topografico 3D.

Tutta la cartografia numerica prodotta in scala 1:5000 è realizzata con metodologia aerofotogrammetrica diretta. I particolari topografici sono acquisiti con la tecnica tipica della produzione cartografica e la restituzione fotogrammetrica avviene sulla base della copertura aerofotogrammetrica disponibile (scala media dei fotogrammi pari a 1:10000).

Gli elementi cartografici sono delimitati sul reticolato geografico quali sottomultipli della carta 1:50000 dell’I.G.M. Essi hanno dimensioni pari a 2’ 30” in longitudine e a 1’ 30” in latitudine. Le coordinate geografiche dei vertici relativi alla delimitazione degli elementi cartografici sono riferite all’Ellissoide Internazionale con orientamento medio europeo (ED 1950).

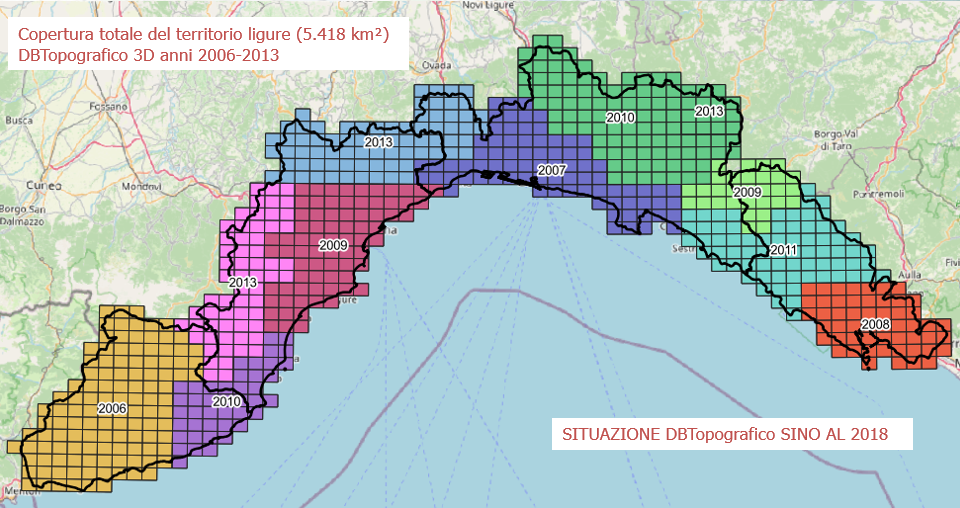

Il progetto, iniziato nel 2006, si è concluso nel 2013 con la copertura dell'intero territorio regionale (712 elementi) e consta di undici lotti:

LOTTI COMPLETATI con DB Topografico 3D:

  • 001 - Arroscia/Armea (iniz. 2007)
  • 002 - Genova/Portofino (iniz. 2006)
  • 003 - La Spezia (iniz. 2007)
  • 004 - Savona (iniz. 2007)
  • 005 - Imperia/Albenga (iniz. 2008)
  • 006 - Sestri Levante/Alto Vara (iniz. 2008)
  • 007 - Alta Val di Vara (iniz. 2008)
  • 008 - Scrivia/Trebbia (iniz. 2009)
  • 009 - Aveto (iniz. 2010)
  • 010 - Bormida/Sassello/Stura (iniz. 2010)
  • 011 - Albenganese/Melogno/Bormida (iniz. 2010)

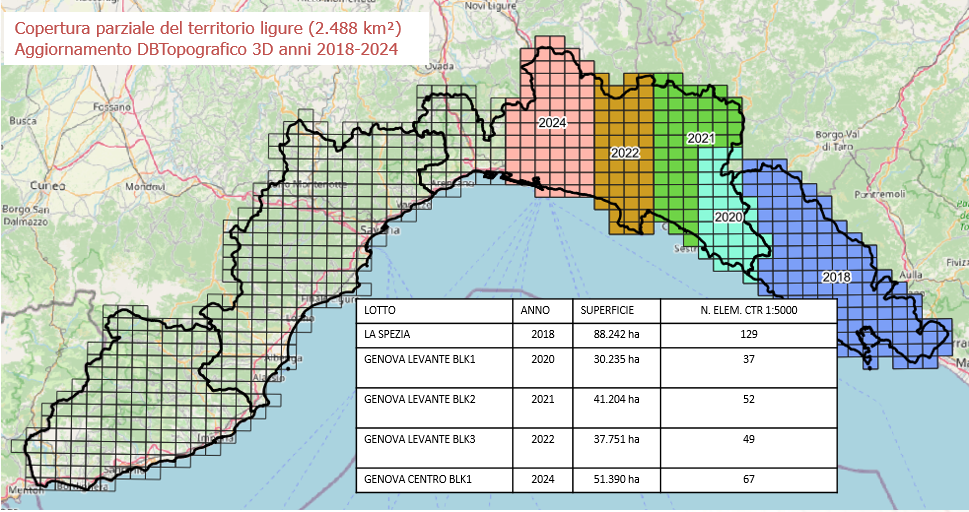

A partire dal 2015 si è dato inizio al progetto per i lavori di aggiornamento del DBTopografico 3D nel nuovo formato DBTopografico National Core NC5.

LOTTI COMPLETATI con DBTopografico NC5:

  • 012 - La Spezia (iniz. 2015)

Carte Tecniche Regionali CTR 1:10000

La Carta Tecnica Regionale 1:10000 è ottenuta, per riduzione e mosaicatura, direttamente dal formato vettoriale prodotto con metodologia aerofotogrammetrica per la realizzazione della CTR 1:5000. La copertura cartografica dell’intero territorio regionale comprende 203 sezioni.

La Carta Regionale in scala 1:25000

La Carta Regionale 1:25000 è stata realizzata mediante riduzione fotomeccanica e ridisegno della prima stesura della carta tecnica 1:5000 e aggiornata tramite l'ortofotocarta del 1986 e successivamente attraverso riprese aeree del 1993/94. In seguito, a partire dai lotti prodotti in formato nativo DBTopografico NC5, è stato avviato il processo di formazione del DBTopografico NC25 ottenuto per derivazione diretta dall'NC5. La copertura cartografica dell’intero territorio regionale comprende 62 tavolette.

Attualmente è in corso l’aggiornamento della CR 1:25000, contestualmente alla fornitura dei lotti di DBTopografico NC5 (lotto La Spezia e lotto Genova-Levante).

La Carta Regionale in scala 1:50000

La Carta Regionale 1:50000 è stata ottenuta: in prima stesura (1988) mediante riduzione fotomeccanica e mosaicatura della Carta Regionale a scala 1:25000 ed in seconda stesura (1990) tramite lo sfoltimento ed il ridisegno della Carta Regionale a scala 1:25000 migliorando la rappresentazione e la leggibilità del territorio. La copertura cartografica dell’intero territorio regionale comprende 21 tavole.

Tagli cartografici

La Cartografia Tecnica Regionale è rappresentata nella proiezione di Gauss, inquadrata nel sistema Geografico Europeo Unificato ED 1950, ma con coordinate piane riferite al sistema nazionale di Gauss Boaga (Roma 40).

Il taglio, la cornice, il numero distintivo di ciascun foglio alla scala 1:5000 e 1:10000 sono così definiti:

  • Ogni foglio alla scala 1:5000, denominato "elemento", è limitato dalle trasformate di due paralleli e di due meridiani aventi rispettivamente una differenza di latitudine di 1'30" e di longitudine di 2'30". Ciascun elemento rappresenta la quarta parte di un foglio alla scala 1:10000 ed è contraddistinto da un nome di località seguito da un numero di sei cifre, di cui le prime cinque sono uguali a quelle del foglio alla scala 1:10000 a cui l'elemento appartiene, e la sesta (variabile da 1 a 4) precisa la posizione che occupa all'interno del foglio: esempio: Albenga 245112.
  • Ogni foglio alla scala 1:10000, denominato "sezione", è limitato dalle trasformate di due paralleli di latitudine di 3' e dalle trasformate di due meridiani aventi una differenza di longitudine di 5' e rappresenta la 16ma parte del foglio della Carta d'Italia alla scala 1:50000. Ogni sezione è contraddistinta da un nome di località seguito da un numero di sei cifre, le cui prime tre, indicano il foglio alla scala 1:50000 in cui si trova, la quarta e la quinta cifra (variabile da 01 a 16) precisano la posizione che occupa sul foglio al 50000, e la sesta cifra è sempre zero: esempio: Albenga 245110.
  • I particolari del territorio di origine naturale e artificiale riportati sulla carta tecnica, che costituiscono il contenuto plano-altimetrico, sono quelli elencati nel capitolo 6 del fascicolo delle "Norme tecniche" della Commissione Geodetica Italiana e codificati in una apposita "Libreria" messa a punto da Regione Liguria.
  • Ogni foglio alla scala 1:25000, denominato "tavoletta", è limitato dalle trasformate di due paralleli di latitudine di 6' e dalle trasformate di due meridiani aventi una differenza di longitudine di 10' nel Sistema ED50. ll taglio, la cornice, il numero distintivo di ciascuna tavoletta corrisponde al sottomultiplo della Carta I.G.M. Serie M792 in scala 1:50000 e, conseguentemente, a quello della Carta I.G.M. Serie 1501 in scala 1:250000.
  • Ogni foglio alla scala 1:50000, denominato "tavola", è limitato dalle trasformate esterne alle quattro sezioni che la compongono.

Le coordinate geografiche dei vertici relativi alla delimitazione di tutti i tagli cartografici utilizzati, sono riferite all’Ellissoide Internazionale con orientamento medio europeo (ED 1950)

La produzione attuale relativa agli aggiornamenti della Carta Tecnica Regionale ottenuta per derivazione diretta dal DBTopografico, in osservanza agli standard nazionali stabiliti dal National Core NC5, viene espressa unicamente nel sistema di riferimento ETRS89 con rappresentazione cartografica piana UTM-ETRF2000.
